המדריך ההנדסי הסופי למפוחי שורשים צימוד ישיר

1. מפוחי שורשים צימוד ישיר: קונספט ליבה

2. מכניקה של עקירה חיובית רוטרית מצמדת ישירה

3. יתרונות ביצועים על פני מערכות מונעות חגורה

4. התקנה ויישור: דיוק לאריכות ימים

5. פרוטוקולי תחזוקה עבור יחידות הנעה ישירה

6. יישומים תעשייתיים קריטיים

7. מפרטים טכניים מרכזיים ומדריך בחירה

8. שאלות נפוצות (שאלות נפוצות)

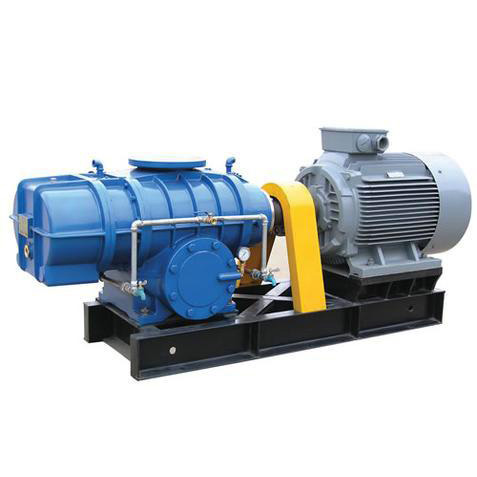

1. מפוחי שורשים צימוד ישיר: קונספט הליבה

בלב אינספור תהליכים תעשייתיים, מטיפול בשפכים ועד שינוע פניאומטי, נמצאת הטכנולוגיה החזקה שלמפוחי שורשים צימוד ישיר. בניגוד לחלופות מונעות רצועות, יחידות אלה כוללות קישור מכני ישיר בין המנוע לציר המפוח באמצעות צימוד. הבחנה פשוטה לכאורה זו מניבה יתרונות עמוקים ביעילות, עמידות ויציבות תפעולית. על ידי ביטול החגורה, המערכת מבטלת נקודה נפוצה של בלאי ואובדן אנרגיה, מה שהופך את מפוחי שורשים ישירים לבחירה מועדפת עבור יישומים מתמשכים שבהם האמינות היא מעל הכל.

תצורה ישירה זו מבטיחה שמהירות הסיבוב של המנוע מועברת במדויק לאימפלרים, ומספקת זרימת אוויר יציבה, נטולת פעימות, שהיא קריטית לתהליכים כמו אוורור בטיפול ביולוגי או הובלת חומרים במפעלי מלט. פילוסופיית העיצוב מתמקדת באובדן מכני מינימלי ובזמן פעולה מקסימלי, וזו הסיבה שתעשיות עם פרופילים תפעוליים תובעניים מאמצות יותר ויותר את שיטת ההנעה הזו על פני מערכות רצועות מסורתיות.

2. מכניקה של עקירה חיובית רוטרית מצמדת ישירה

מפוחי שורשים צימוד ישירפועלים על פי עקרון ההזזה החיובית, תוך שימוש ברוטורים בעלי שני או שלוש אונות המסתובבים בכיוונים מנוגדים בתוך מעטפת מעובדת במדויק. הצימוד הישיר מבטיח שהרוטורים הללו שומרים על סנכרון מדויק, המונע על ידי גלגלי שיניים המונעים מגע מתכת למתכת. כאשר האונות מסתובבות, הן לוכדות נפח קבוע של אוויר בפתח היניקה ומעבירות אותו לצד הפריקה, שם הוא נפלט כנגד לחץ המערכת.

היתרון המכני העיקרי טמון בצימוד עצמו. צימוד גמיש, לרוב בסגנון ה-Taper-lock, מחבר את ציר המנוע לציר המפוח, ומתאים לאי-יישור קלים תוך העברת מומנט ביעילות. הנעה ישירה זו מבטלת את ההחלקה הגלומה במערכות רצועות, ומבטיחה שהמפוח פועל בדיוק במהירות המיועדת שלו, שמתואמת ישירות לקצב זרימה נפחי מובטח. מאפיין זה חיוני לתהליכים הדורשים אספקת אוויר עקבית ומדודה, כגון במינון כימי או בכורים במיטה נוזלית.

3. יתרונות ביצועים על פני מערכות מונעות חגורה

בעת הערכת מפוחי שורשי צימוד ישיר מול מקבילים מונעי חגורה, מופיעים מספר מבדי ביצועים. ראשית, הצימוד הישיר מבטל את מתיחת החגורה ובלאי, מה שלא רק מפחית את תדירות התחזוקה אלא גם מונע אובדן הדרגתי של היעילות כאשר חגורות נמתחות לאורך זמן. שנית, היעדר מכלול רצועה וגלגלת מקטין את טביעת הרגל והמשקל הכוללת של היחידה, ומפשט את ההתקנה והשילוב בפריסות מפעל קומפקטיות.

יתר על כן, מערכות הנעה ישירה מציגות רמות רטט נמוכות יותר ופועלות בשקט יותר, תורמות לסביבת עבודה בטוחה ונוחה יותר. המורכבות המכנית המופחתת פירושה שפחות רכיבים נתונים לכשל, מה שמשפר את האמינות הכוללת של המערכת. ביישומים שבהם המקום מוגבל או שבהם נדרשת פעולה רציפה בעומס גבוה, צימוד ישיר מספק יתרון מכריע הן מבחינת יציבות הביצועים והן מבחינת עלות מחזור החיים.

4. התקנה ויישור: דיוק לאריכות ימים

הפריסה המוצלחת שלמפוחי שורשים צימוד ישירתלוי בהתקנה קפדנית, במיוחד יישור פירים. אפילו אי יישור קל עלול לגרום לרטט מוגזם, שחיקה מוקדמת של המיסבים ועייפות צימוד. שיטות עבודה מומלצות בתעשייה מכתיבות שחצאי הצימוד חייבים להיות מותקנים בהתאמה הפרעת, לעתים קרובות דורשת חימום מבוקר, כדי להבטיח חיבור מאובטח לצירים.

יישור נכון כרוך בבדיקת סטיות היסט והזווית כאחד. לחיי שירות אופטימליים, קריאת החיווי הכולל (TIR) ​​על רכזות הצימוד לא תעלה על 0.005 אינץ' (0.13 מ"מ), והסטייה המקבילה של פני הצימוד צריכה להיות בטווח של 0.001 אינץ' (0.03 מ"מ). בנוסף, זה קריטי לקבוע את הרווח הצירי הנכון בין חצאי הצימוד כדי להתאים את ההתרחבות התרמית של הצירים במהלך הפעולה, ולמנוע עומס דחף שעלול לפגוע ברכיבים הפנימיים של המפוח. מומלץ להשתמש בצימוד בסגנון נעילה מחודדת כדי להבטיח העברת מומנט חיובית וקלות ההסרה.

5. פרוטוקולי תחזוקה ליחידות הנעה ישירה

בעוד שמפוחי שורשי צימוד ישירים דורשים התערבות פחות תכופה מאשר יחידות מונעות רצועות, לוח זמנים תחזוקה מובנה הוא חיוני. תחומי המיקוד העיקריים כוללים שימון תיבת ההילוכים והמיסבים, בדיקת צימוד ואימות יישור. החלפת שמן רגילה באמצעות חומר הסיכה המומלץ על ידי היצרן מונעת בלאי ציוד ומבטיחה פעולה חלקה.

בדיקות צימוד תקופתיות צריכות לכלול בדיקה ויזואלית לאיתור בלאי או סדקים, וחיזוק מחדש של מחברים לערכים שצוינו. ניטור רטט יכול לשמש ככלי תחזוקה מנבא, לזהות סימנים מוקדמים של חוסר איזון או חוסר יישור. בנוסף, הבטחת מסנן האוויר הנכנס נקי וללא חסימה תגן על הרוטורים מפני נזקי חלקיקים, ותשמור על תפוקת האוויר הנקיה ונטולת השמן המהווה סימן היכר של מפוחים אלה.

• יוֹמִי:בדוק את מפלס השמן, הקשב לרעש חריג, עקוב אחר לחץ הפריקה והטמפרטורה.
• יַרחוֹן:בדוק את החיבור לבלאי, ודא יישור, נקה מסנן אוויר.
• רִבעוֹן:החלף שמן גיר, בדוק מיסבים, בדוק את מומנט כל המחברים.
• מדי שנה:שיפוץ מקיף, כולל מדידת מרווח רוטור והחלפת אטם.

6. יישומים תעשייתיים קריטיים

העיצוב החזק והביצועים האמינים של מפוחי שורשי צימוד ישירים הופכים אותם לחיוניים במגוון רחב של מגזרים. בטיפול בשפכים, הם מספקים אוורור חיוני לעיכול אירובי, ומבטיחים פירוק ביולוגי של חומר אורגני. בתעשיית החקלאות הימית, הם שומרים על רמות חמצן מומס קריטיות בבריכות ובמיכלים, ומשפיעות ישירות על בריאות המניות והתפוקה.

לטיפול בחומרים בתפזורת, מפוחים אלה משמשים במערכות שינוע פניאומטיות להובלת מלט, גרעינים, פלסטיק ואבקות אחרות דרך צינורות. זרימת האוויר היציבה בלחץ גבוה מבטיחה העברת חומרים עקבית ויעילה למרחקים ארוכים. יישומים מרכזיים אחרים כוללים אספקת אוויר בעירה בתנורים, הגברת גז במפעלים פטרוכימיים ופעולות אריזה בוואקום, המדגימות את הרבגוניות של טכנולוגיה זו על פני הספקטרום התעשייתי.

מגזרי יישומים מרכזיים:אוורור שפכים · חקלאות מים · שינוע פניאומטי · תעשיית המלט · תחנות כוח · עיבוד כימי · טיפול ביוגז

7. מפרטים טכניים מרכזיים ומדריך בחירה

בחירת הימיןמפוחי שורשים צימוד ישירעבור יישום דורש ניתוח קפדני של קצב זרימה, לחץ ודרישות הספק. יחידות טיפוסיות מציעות קצבי זרימה הנמוכים מ-0.6 מ"ק לדקה ועד למעלה מ-120 מ"ר לדקה, עם לחצי פריקה של עד 98 קילו-פאס. הספק המנוע יכול לנוע בין 1.1 קילוואט ליחידות קטנות יותר ועד למעלה מ-185 קילוואט עבור דגמים תעשייתיים בקנה מידה גדול.

בעת ציון מפוח, שקול את הלחץ ההפרש הנדרש, את קצב הזרימה הרצוי בלחץ זה ואת תנאי ההפעלה הסביבתיים. עיצוב הרוטור בעל שלוש האונות הפך לסטנדרט בתעשייה בשל מאפייני הפעימה והיעילות המשופרים שלו בהשוואה לתכנונים ישנים יותר עם שתי אונות. התייעצות עם עקומות ביצועים וגיליונות נתונים טכניים היא חיונית כדי להבטיח שהמפוח הנבחר פועל בנקודת היעילות האופטימלית שלו, ומספק שירות אמין עבור היישום המיועד.
