כיצד יכולה מערכת שינוע פניאומטית לחתוך אבק, זמן השבתה ואובדן חומר?

תַקצִיר

העברת אבקות, כדורים וגרגירים נשמעת פשוטה עד שאתה מתמודד עם ענני אבק, מצנחים סתומים, הפרדה, מוצר שבור ומפעילים ששומרים על נקודות העברה כל היום. מעוצב היטבמערכת שינוע פניאומטיתמעביר חומר בתפזורת דרך צינורות סגורים באמצעות זרימת אוויר מבוקרת, עוזר לצמחים להישאר נקיים, בטוחים ועקביים יותר תוך הפחתת טיפול ידני.

מדריך זה מפרק את ההחלטות שחשובות למעשה לביצועים ולעלות התפעול, החל מוואקום מול לחץ ועד לדילול מול שלב צפוף, סינון, בחירת מנעולי אוויר וניתוב צינורות. הוא כולל גם רשימת בדיקה מעשית, טבלת השוואה ושאלות נפוצות כדי שתוכל לעבור מ"אנחנו צריכים משהו שעובד" למפרט ברור בסיכון נמוך. דוגמאות והמלצות משקפות תנאים תעשייתיים נפוצים ואת הגישה ההנדסית בה משתמשיםShandong Yinchi Environmental Protection Equipment Co., Ltd.

תוֹכֶן הָעִניָנִים

• מִתְאָר
• אילו בעיות שינוע פניאומטי פותר
• כיצד פועלת מערכת שינוע פניאומטית
• שינוע ואקום לעומת שינוע לחץ
• שלב דילול לעומת שלב צפוף
• מרכיבי מפתח שמחליטים על אמינות
• רשימת עיצוב לפני הקנייה
• מנופי אנרגיה ותפעול
• בקרת אבק ושיקולי בטיחות
• תוכנית הפעלה ותחזוקה
• מקרי שימוש בעולם האמיתי
• שאלות נפוצות
• מסקנה והצעדים הבאים

מִתְאָר

• זהה את נקודות הכאב הגדולות ביותר שלך ואיך נראית "הצלחה" על הרצפה
• הבן את העקרונות הבסיסיים של זרימת האוויר והמוצקים, כך שההצעות ניתנות להשוואה
• בחר את מצב השינוע הנכון עבור מרחק, פריסה ונקודות איסוף
• בחר שלב דליל או צפוף על סמך שבריריות המוצר וקיבולתו
• נעל רכיבים אמינים התואמים את ההתנהגות החומרית שלך
• השתמש ברשימת בדיקה כדי להפחית את הסיכון לפני ייצור והתקנה
• תכנן לבקרת אבק, תפעול בטוח ותחזוקה מהיום הראשון

אילו בעיות שינוע פניאומטי פותר

אם אתה שוקל אמערכת שינוע פניאומטית, כנראה שאתה לא עושה את זה בשביל הכיף. אתה עושה את זה כי שיטת ההעברה הנוכחית שלך עולה לך זמן, מוצר וסבלנות.

• אבק בנקודות העברהשמצפה ציוד, מפעיל אזעקות משק בית ויוצר תנאי עבודה לא נוחים
• אובדן חומר וזיהוםמסועים פתוחים, דליפות או ניקוי תכוף
• גישור וסתימהבמצנחים, במיכלים ובמזיני ברגים עקב זרימה לא עקבית
• אצווה לא עקביתנגרמת על ידי הפרדה, שפיכה או קצב הזנה לא יציב
• תלות גבוהה בעבודהשבו המפעילים חייבים להתערב כדי לשמור על תנועה של חומר
• נזק למוצרכגון שבירת גלולה, שחיקת אבקה או יצירת עדינים מוגזמים
• אילוצי פריסהכאשר אתה צריך לנתב סביב מבנים, על פני רצפות, או עד ממגורות

שינוע צנרת סגור עוזר מכיוון שהוא מפחית נקודות העברה חשופות ומניע חומר עם אוויר ולחץ מבוקרים. המשמעות היא פחות מקומות לברוח של אבק, פחות מקומות לשפוך, ופחות מקומות ל"השבתה מסתורית" להסתתר.

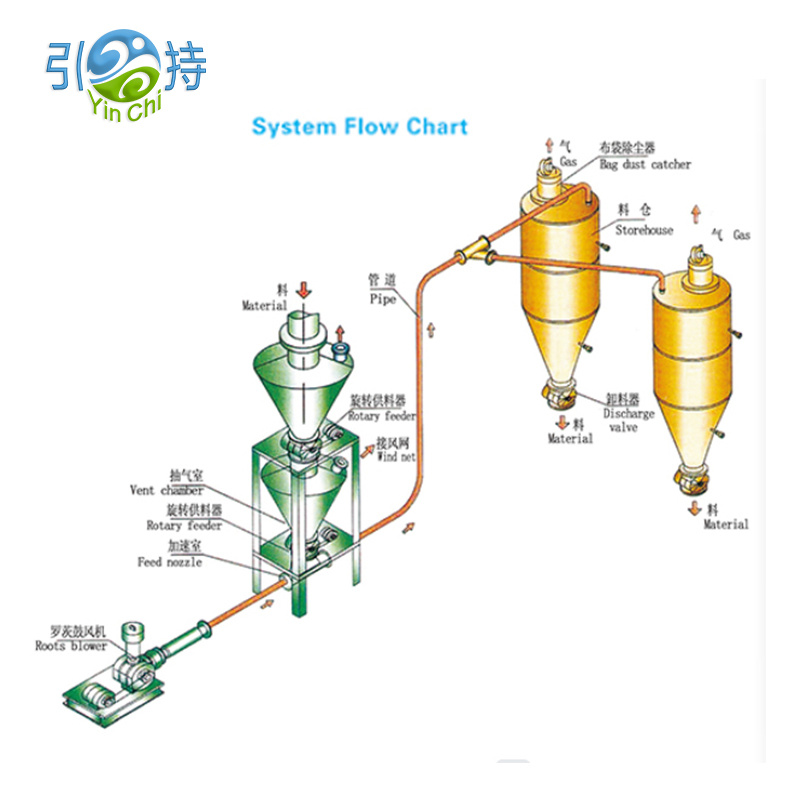

כיצד פועלת מערכת שינוע פניאומטית

ברמה גבוהה, אמערכת שינוע פניאומטיתמעביר מוצקים בתפזורת דרך צינור באמצעות הפרש לחצים וזרימת אוויר. חומר נכנס לקו השינוע בנקודת איסוף, עובר לכלי קולט, והאוויר מופרד מהמוצקים על ידי סינון.

מה קורה בתוך הצינור

• זרימת האוויר מספקת את הכוח המניע
• מוצקים נלקחים או נדחפים בהתאם למצב השינוע
• המהירות חייבת להיות גבוהה מספיק כדי למנוע שיקוע אך לא כל כך גבוהה שהיא תהרוס את המוצר או מבזבזת אנרגיה
• כפיפות, ריצות ארוכות ושינויי גובה מוסיפים התנגדות ומשפיעים על היציבות

מה אתה צריך לדרוש מכל עיצוב

• שינוע יציב ללא גלים, חיבורים או "גיהוק" במקלט
• קצב הזנה צפוי על פני משמרות, עונות ושינויים במגרש החומר
• פעולה אטומה לאבק עם סינון בגודל לתנאי ייצור אמיתיים
• גישת תחזוקה סבירה לנקודות בלאי ומסננים

שינוע ואקום לעומת שינוע לחץ

אחת הבחירות הראשונות היא האם קו השינוע שלך צריך למשוך חומר (ואקום) או לדחוף חומר (לחץ). שניהם יכולים לעבוד היטב, אבל הם פותרים בעיות צמחים שונות.

כלל אצבע מעשי הוא להתחיל עם הפריסה שלך. אם אתה צריך לאסוף מכמה נקודות ולהעביר למקום אחד, פתרונות ואקום לרוב מפשטים את הרשת. אם אתה צריך לספק חומר לממגורה מרוחקת או לפחים מרובים, העברת לחץ עשויה להתאים יותר.

שלב דילול לעומת שלב צפוף

זה המקום שבו פרויקטים רבים מצליחים או נכשלים. אוֹתוֹ הַדָבַרמערכת שינוע פניאומטיתיכול להתנהג יפה עם חומר אחד ונורא עם אחר אם בחירת השלב שגויה.

שלב דליל

• החומר נישא בזרם אוויר מהיר יחסית
• לרוב פשוט יותר לשליטה ויכול להתמודד עם מגוון רחב של אבקות וכדורים
• סיכון: מהירות גבוהה יותר יכולה להגביר את הבלאי, הרעש והשחיקה של המוצר

שלב צפוף

• החומר נע במהירות נמוכה יותר בצורה יותר "שבלול" או "תקע".
• מועדף לעתים קרובות עבור מוצרים שבירים, אבקות שוחקות, או בעת מזעור ענייני השפלה
• סיכון: עשוי לדרוש הזנה זהירה יותר, בקרת לחץ וכיוונון ספציפי לחומר

אם לצמח שלך יש בעיות כמו שבירת גלולה, יותר מדי קנסות או שחיקה גלויה בעיקולים, שלב צפוף (או אסטרטגיית מהירות נמוכה יותר) הופך למועמד רציני. אם הבעיה העיקרית שלך היא פשוט הובלה אמינה עם שליטה פשוטה, שלב הדילול עשוי להיות הדרך המהירה ביותר ליציבות.

מרכיבי מפתח שמחליטים על אמינות

הצעות מחיר יכולות להיראות דומות על הנייר, אך בחירת הרכיבים חושפת אם הספק מבין את החומר שלך. להלן החלקים שקובעים לרוב את הביצועים היומיומיים.

• מכשיר האכלהכגון שסתום נעילת אוויר סיבובית, ונטורי או הזנת מיכל לחץ, שנבחר לבקרת דליפה וקצב יציב של מוצקים
• מקור אווירכגון מפוח, מאוורר או מדחס, בגודל עבור הלחץ והזרימה הנדרשים עם מרווח לטעינת המסנן
• קו שינועכולל קוטר צינור, עיקולים וקטעי בלאי, שנועדו להגביל את ירידת הלחץ ולמנוע שקיעה
• מקלט וסינוןכולל אזור מסנן, שיטת ניקוי ופליטת אבק, מיועד לפעולה רציפה ללא חנק
• בקרות ומכשורכולל חיישני לחץ, לחץ דיפרנציאלי על פני מסננים ומנעולים המונעים אירועי סתימה בריצה

עבור מפעלים רבים, שסתום נעילת האוויר הוא מייצר צרות שקט. יותר מדי דליפה פירושה שינוע לא יציב, הפרדת מקלט גרועה ואבק בלתי צפוי. מרווחים הדוקים מדי או בהתאמה גרועה עלולים ליצור חום, כריכה ועצירות תכופות. התאם את מנעול האוויר לגודל החלקיקים, הטמפרטורה, כושר השחיקה ורמת האיטום הנדרשת.

רשימת עיצוב לפני הקנייה

השתמש ברשימת הבדיקה הזו כדי להשוות הצעות ולהפחית הפתעות לא נעימות לאחר ההתקנה. המטרה היא לא שלמות, זו בקרת סיכונים.

• פרופיל חומרכולל צפיפות נפח, טווח גודל חלקיקים, רגישות ללחות, דביקות, שחיקה וטמפרטורה
• יעדי קיבולתכולל שיעור ממוצע, שיעור שיא, ותדירות השיאים מתרחשים
• מרחק וניתובכולל אורך שווה ערך כולל, מספר עיקולים, הרמה אנכית ונקודות תמיכה זמינות
• נקודות איסוף ופריקהכולל כמה מקורות ויעדים אתה צריך עכשיו ובתוך שנתיים
• תקן ניקיוןכולל כמה אבק מקובל סביב השפופרת ואיך נראית ניקיון הבית היום
• חשמל ושירותיםכולל קיבולת חשמלית זמינה והאם האוויר הדחוס יציב ויבש
• ניהול בלאיכולל סגנון כיפוף, חלקי בלאי הניתנים להחלפה וגישה לבדיקה
• גישה לתחזוקהכולל חלל החלפת מסננים, אישור שירות לנעול אוויר ונקודות בידוד בטוחות
• תוכנית הפעלהכולל ריצות מבחן עם החומר האמיתי שלך, לא רק עם דוגמאות "טיפוסיות".

אם הצעה נמנעת מהנושאים האלה או עונה עליהם במעורפל, זה לא פער "נחמד לקבל". משם תבוא זמן ההשבתה שלך מאוחר יותר.

מנופי אנרגיה ותפעול

עלות תפעול היא לא רק על גודל המנוע. זה לגבי האם המערכת יכולה להזיז חומר במהירות ובלחץ היציבים הנמוכים ביותר עבור התנאים הספציפיים שלך.

• בחירת קוטר צינורמשפיע באופן דרמטי על המהירות וירידת הלחץ
• משמעת ניתובכמו פחות עיקולים חדים מפחיתים מערבולות ובלאי
• בקרת זרימת אווירעוזר למנוע ניפוח יתר של חומר רק כדי "להיות בטוח"
• גודל מסנןמונע לחץ דיפרנציאלי גבוה שמאלץ את מקור האוויר לעבוד קשה יותר
• ניהול דליפותבמנעולי אוויר וחיבורים מפחית מבזבז אוויר וזרימה לא יציבה

עלות נסתרת נפוצה היא הפעלת מהירות אוויר מופרזת מכיוון שהמערכת אינה מאובזרת. עם ניטור לחץ ופילטר טוב יותר, המפעילים יכולים לסמוך על התהליך, לא על האינסטינקטים שלהם, ואתה יכול לשמור על הקו בחלון יציב ויעיל.

בקרת אבק ושיקולי בטיחות

אבק הוא לא רק נושא ניקיון. חלקיקים עדינים יכולים להיסחף בקלות באוויר, לנדוד לתוך מיסבים וארונות חשמל וליצור סביבות עבודה לא נוחות. שינוע סגור מפחית את מספר נקודות ההעברה הפתוחות, אך בקרת אבק עדיין תלויה בקבלה ובסינון חכמים.

אמצעים מעשיים שעושים הבדל גלוי

• השתמש במקלט עם שטח מסנן מספיק כדי שהסינון יישאר יציב במהלך ריצות ארוכות
• בחר שיטת ניקוי מסנן התואמת את מחזור העבודה שלך ואת התנהגות האבק
• תכנן פליטת אבק כך שקנסות לא ייכנסו שוב לחלל העבודה במהלך הריקון
• אטום חיבורים ושמירה על אטמים כדי לשמור על המערכת סגורה באמת
• שמור על יציאות בדיקה נגישות כדי ש"בעיות קטנות" לא יהפכו לתקעים פתאומיים

אם החומר שלך דליק או עדין במיוחד, דון בדרישות בטיחות ספציפיות למפעל בשלב מוקדם של הפרויקט. הנדסה טובה היא פרואקטיבית: היא מניחה שונות בעולם האמיתי ובונה שכבות הגנה במקום להסתמך על התנהגות מפעיל מושלמת.

תוכנית הפעלה ותחזוקה

A מערכת שינוע פניאומטיתלא צריך לדרוש גבורה. הדרך הקלה ביותר להשיג זאת היא להתייחס להזמנה כחלק מהתכנון, ולא למחשבה שלאחר מכן.

• מבחן בסיסעם החומר האמיתי שלך בטווח הטמפרטורה והלחות הצפויים
• אימות מהירותכדי לאשר שאתה מעל מגבלות התיישבות מבלי להאיץ יתר על המידה
• תצפית טעינת מסנןכדי לוודא שמחזור הניקוי שומר על לחץ ההפרש יציב
• תוכנית בדיקת בלאיעבור עיקולים ואזורי השפעה גבוהה במרווחי זמן ריצה מוגדרים
• אסטרטגיית חלקי חילוףהתמקדות באטמי מנעול אוויר, אלמנטים מסננים וחלקי בלאי

רוב "הבעיות המסתוריות" מופיעות כדפוסים בלחץ, בלחץ דיפרנציאלי מסנן ועומס מנוע. מכשור לא צריך להיות מפואר, צריך למקם אותו בצורה חכמה ולהשתמש בו בפועל.

מקרי שימוש בעולם האמיתי

להלן תרחישים נפוצים שבהם צמחים בוחרים בשינוע פנאומטי ולמה הם מבצעים אופטימיזציה בדרך כלל.

• העברת אבקה למיקסריםנותן עדיפות לאיסוף אטום לאבק והזנה עקבית כדי להגן על איכות האצווה
• הובלת גלולה לממגורותנותן עדיפות לטיפול עדין וכיפופים עמידים בפני שחיקה כדי להפחית קנסות
• תחנות השלכת תיקיםלתת עדיפות לשאיבת אבק מקומית וקבלה נקייה כדי להגן על המפעילים
• איסוף מרובים בקו תהליך אחדנותן עדיפות להיגיון מיתוג יציב ויניקה מאוזנת

החוט המשותף הוא שליטה בשונות. שינויים מהותיים. משתנה לחות הסביבה. מפעילים מתחלפים. המערכת עדיין חייבת לספק זרימה יציבה מבלי לדרוש התערבות ידנית מתמדת.

שאלות נפוצות

שאלה 1. איזה מידע עלי להכין לפני בקשת הצעה

ספק את שם החומר שלך, טווח צפיפות הצבר, טווח גודל החלקיקים, רגישות ללחות, טמפרטורה, קיבולת רצויה, מרחקים, מספר עיקולים ונקודות איסוף ופריקה. אם יש לך תמונות של נקודות העברה נוכחיות ומצב האבק שמסביב, זה עוזר למהנדסים לתכנן למציאות ולא להנחות.

שאלה 2. האם מערכת פנאומטית תפגע בכדורים או גרגירים שבירים

זה יכול אם המהירות גבוהה מדי או עיקולים נבחרים בצורה גרועה. לכן בחירת שלב, ניתוב וכיפוף חשובים. כאשר שלמות המוצר היא קריטית, אסטרטגיות של מהירות נמוכה יותר וניתוב מנוהל בלאי יכולים להפחית באופן משמעותי את השחיקה.

שאלה 3. למה מערכות מסוימות מתחברות גם כשהמנוע חזק

סתימה נגרמת לרוב מהזנה לא יציבה, יותר מדי עיקולים חדים, יחס אוויר למוצק שגוי, הידבקות מונעת על ידי לחות או הגבלת מסנן המשנה את זרימת האוויר במהלך הפעולה. יותר כוח לא יוצר אוטומטית שינוע יציב.

שאלה 4. איך אני מפחית אבק מסביב למקלט

התמקדות באזור סינון המקלט, ניקוי מסנן נכון, חיבורים אטומים ושיטת פריקה מבוקרת לקנסות שנלכדו. בעיות אבק נובעות בדרך כלל מסינון נמוך או איטום לקוי ולא מ"שינוע פנאומטי" עצמו.

שאלה 5. האם מערכת אחת יכולה להתמודד עם מספר חומרים

לפעמים, אבל זה תלוי עד כמה החומרים האלה שונים בצפיפות, בגודל החלקיקים ובהתנהגות הזרימה. אם עליכם לטפל במספר חומרים, בקשו עיצוב המגדיר חלונות הפעלה יציבים וכולל שלבי החלפה וניקוי מעשיים.

מסקנה והצעדים הבאים

A מערכת שינוע פניאומטיתהיא לא רכישה בגודל אחד, זו החלטה בתהליך. כאשר השלב, מקור האוויר, שיטת ההזנה, הניתוב והסינון מותאמים לחומר ולפריסה שלך, אתה מקבל רצפות נקיות יותר, פחות הפרעות וייצור צפוי יותר. כשהם לא, אתה מקבל אבק, תקעים ומערכת שכולם נמנעים ממנה.

אם אתה רוצה עיצוב שמתאים לתנאי הצמח ולהתנהגות החומרים שלך,Shandong Yinchi Environmental Protection Equipment Co., Ltd.יכול לעזור לך להגדיר מפרט ברור, להשוות מצבי שינוע ולבנות תוכנית מעשית להתקנה ותפעול. מוכן להפחית אבק ולייצב נקודות העברה? לפנות אלינוכדי לדון בבקשתך ולקבל פתרון מותאם.
